雷射切割頭構成
雷射切割頭是雷射切割機的重要組成部分，主要由光纖連接塊、準直部分、聚焦部分、保護鏡盒、本體、非接觸式電容傳感器、噴嘴及控制系統組成。

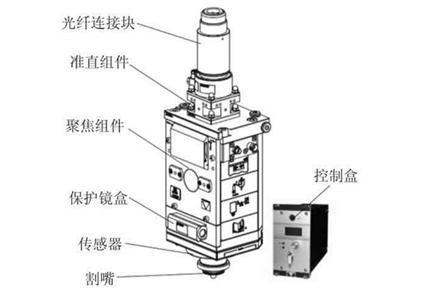

切割頭組成

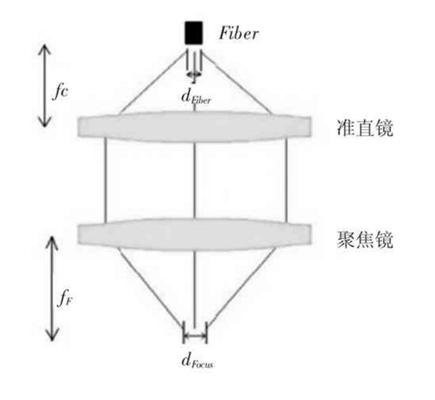

切割光路
- 光纖連接塊：光纖導入切割頭的接口部分，常見的有 QBH、QD、QCS、RK 接口，可適配多種雷射器。
- 準直組件：將發散光收斂為平行光，並包含對中及水冷卻部分。
- 聚焦組件：位於本體內，將準直光聚焦於工件，並可調整焦點以適應不同材質與厚度。
- 保護鏡盒：隔離外界雜質，保護光路不受污染，延長壽命。
- 傳感器與控制盒：穩定控制切割頭與工件間距，確保加工品質。
- 噴嘴：引導雷射與輔助氣體，清除熔融材料，並保護鏡片與回收信號。
焦點與板材位置關係的選擇與調試
焦點：平行光線經透鏡折射或曲面鏡反射後的會聚點。
應用：因應不同材料與板厚，需調整焦點位置以確保切割品質。
- 5mm 以下薄碳鋼等：零焦距（焦點在工件表面）
- 鋁材與不鏽鋼：負焦距（焦點在工件下方）
- 厚鋼板：正焦距（焦點在工件上方）
注意：因切割頭高度固定與焦距固定，需依靠其他方式調整焦點。
方法：常見調焦方式有兩種：

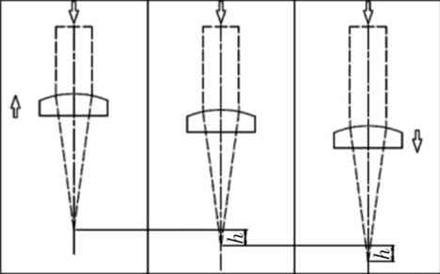

- F 軸調焦：透過改變聚焦鏡上下位置調整焦點。鏡片下降，焦點下降；可配電機自動調焦。

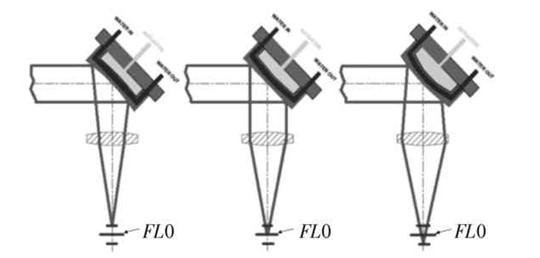

- VRM 調焦：於聚焦鏡前加裝變曲率反射鏡，透過調整水壓改變鏡面曲率，進而改變光束發散角度與焦點位置。
- 水壓增加：光束發散 → 焦點向下移動。
- 水壓減少：光束收斂 → 焦點向上移動。
VRM 調焦
原理：透過光電與壓
